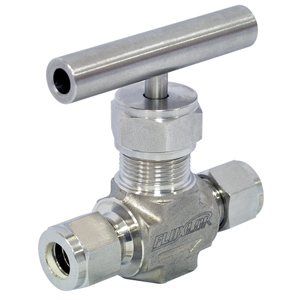

Lok Type Valve 락타입 밸브(Lok Valve) - Needle Valve (NVS1)
| 제품명 | 락타입 밸브(Lok Valve) - Needle Valve (NVS1) |
|---|---|
| 최대 사용 압력 | 5,000psig (344bar) |
| 최대 사용 온도 | 315℃ (600°F) |
| 특장점 | 활하중 패킹디자인의 보닛 일체형 소형 니들밸브 |
| 특장점 | Stainless steel 316L 소재 사용 |
| 특장점 | 판넬(Panel) 고정 또는 IN-Line 고정 모두 가능 |
| 특장점 | 스템의 Leakage를 방지할 수 있도록 Packing Nut를 조정할 수 있게 디자인 |
목록으로
- PREVIOUS이전상품이 없습니다.
- NEXT락타입 밸브(Lok Valve) - Needle Valve (NVP1)
본문
Detail view
락밸브(Lok Type Valve)플랜트 산업, 화학, 정유, 워터젯, 연구분야 등 산업 전반의 다양한 공정과 시스템 설비 구성에 활용
|
| 하이플럭스의 락피팅 제품군인 FLUXLOK은 발전소나 기계, 배관 장치를 기술적으로 설치하여 제품을 생산, 제조할 수 있는 복합 산업 설비인 플랜트 산업은 물론 화학, 정유, 워터젯, 연구 분야, 기름, 가스 등 산업 전반에 걸친 다양한 공정과 시스템 설비 구성에 활용할 수 있습니다. |
|
Features제품의 특장점을 안내해드립니다.
|
 활하중 패킹디자인의 보닛 일체형 소형 니들밸브. 최대 사용 압력 : 5,000psig (344bar). 최대 사용 온도 : 315℃ (600°F). Stainless steel 316 바디. 판넬(Panel) 고정 또는 IN-Line 고정 모두 가능. 플라스틱 라운드(Round) 타입의 핸들 사용. 스템의 Leakage를 방지할 수 있도록 Packing Nut를 조정할 수 있게 디자인. 기술자료 : [튜빙 외경 경도]
|
|
Specification제품별 모델명, 사양, 치수를 안내해드립니다.
|
|
모든 치수는 참고용으로 실제 사이즈와 다를 수 있습니다. 자세한 문의는 고객지원에서 글을 남겨주시거나 고객센터(042-933-5670)로 문의를 해주시기 바랍니다. 가장 효과적인 Fitting을 위하여 하이플럭스의 FItting Accessory와 Tubing 사용을 권장합니다.
|
|
Structure제품별 구조도를 안내해드립니다.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Information제품 상세정보를 안내해드립니다.
|
||||||||||||||||||||||||||||||
온도별 압력 등급 PCTFE 스템 팁(Stem Tip)이 있는 소프트시트 스템(Soft Seat Stem) 사용시 최대 93°C (200°F). UHMWPE 패킹 사용시 최대 121°C (250°F). PFA 패킹 사용시 최대 232°C (450°F). PEEK 패킹 사용시 최대 315°C (600°F).
유량 데이터 / 테스트  모든 보닛 일체형 니들밸브는 1,000psig (69 bar)에서 질소로 공장에서 검사를 합니다. 시트 최대 허용 누설율은 0.1 std cm3/min입니다. 외부 누설 검사는 누설액 검사시 감지되지 않아야 합니다. |
||||||||||||||||||||||||||||||
| Panel Mounting |
 |
| 분해 1. 핸들에 무드 볼트를 풀고 핸들을 제거함. 2. Packing 고정 너트를 제거하고 패널 너트를 제거함. 3. 밸브를 패널 홀에 삽입. 재조립4. 제거했던 패널 너트를 재조립 함. 5. Packing 고정 너트를 재조립 함. (토크값을 주지 않고 손으로만 고정함) 6. 핸들을 원래의 자리에 조립하여 스크류(스템) 이상 유무를 확인. 7. Packing 고정 너트를 토크값에 맞추어서 조립한 후 이상 유무를 확인. |
|
Assembly피팅과 튜브의 조립과정을 안내해드립니다.
|
 1. 튜브를 피팅의 턱에 닿을 때까지 완전히 삽입하고 너트를 손으로 단단히 돌려서 조입니다. 2. 너트를 렌치로 조이기 전에 회전개시 점의 위치를 6번 방향에 표시합니다. 3. 피팅 몸체가 흔들리지 않도록 고정한 후, 너트를 9시 방향으로 1과 1/4바퀴 돌려서 조입니다. |
|
Application다양한 분야에 적용된 제품들을 확인해보세요.
|
 FLUXLOK은 당사의 락피팅 제품군을 대표하는 상표명입니다. 하이플럭스 FLUXLOK 락피팅은 화학, 정유, 워터젯, 연구분야, 기름, 가스 산업에 활용할 수 있습니다. 조립 중 튜빙에 토크가 전혀 전달 되어지지 않아 튜빙에 영향을 끼치지 않습니다. 균일한 규격과 기계적 성질로 최초 체결시 조임 상태를 확인할 수 있습니다. |
 |
