하이플럭스 유니온

《표 이용 및 주문 요령》

① 사용하실 압력 혹은 Tube Size에 맞는 Female 1을 선택(표의 세로 줄)
② 연결할 상대방의 압력 혹은 Tube Size를 확인 후 Female 2를 선택(표의 가로 줄)
③ 해당 Catalog No, 치수를 확인
(단위 : mm)
Pressure Rating 15,000 psi (Female 2)
15,000 psi
(Female 1)

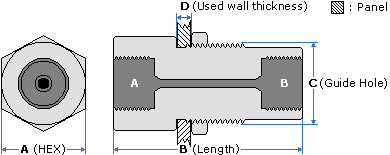

Catalog No. / Dimensions
A B A B A B A B
Tube Size
(Port Type)
1/8"
(H1502)
1/4"
(H1504)
3/8"
(H1506)
1/2"
(H1008)
1/8"
(H1502)
A015F2/015F2-B
25.4 53.9
1/4"
(H1504)
A015F4/015F4-B
25.4 53.9
3/8"
(H1506)
A015F6/015F6-B
34.9 60.3
1/2"
(H1008)
A010F8/015F6-B
38.1 60.3
